Артикул:
0025849

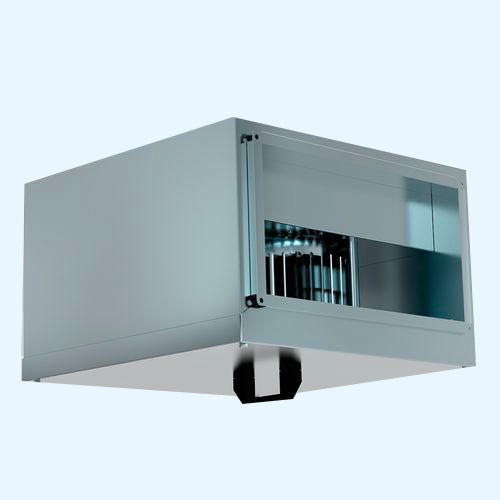

Прямоугольный канальный вентилятор Shuft в звуко- и теплоизолированном корпусе IRFD-B 1000х500-4S
Конструкция
Отличительные особенности
Функциональные особенности
Описание
- Корпус вентилятора IRFD изготовлен из оцинкованной стали c 50 мм слоем звуко- теплоизоляции из базальтовой минеральной ваты.
- Вентилятор оборудован высокоэффективной крыльчаткой с вперед загнутыми лопатками и высококачественным двигателем с внешним ротором IP54, клеммной коробкой IP55.
-
Рабочее колесо установлено методом напрессовки непосредственно на ротор электродвигателя. Электродвигатель с рабочим колесом статически и динамически сбалансированы в двух плоскостях.
-
Шариковые подшипники электродвигателя не требуют технического обслуживания.
-
В двигателях встроены защитные термоконтакты, требующие подключения внешнего защитного термореле.
-
Регулирование скорости осуществляется путем изменения напряжения, за счет использования пятиступенчатого трансформатора FSRD-TP.
-
Прямоугольный вентилятор IRFD устанавливается в любом положении в соответствии с направлением движения потока воздуха
- Вентилятор IRFD оснащен высокоэффективной крыльчаткой с вперед загнутыми лопатками.
- Аэродинамический КПД таких колес меньше, чем колес с назад загнутыми лопатками, однако они позволяют получить требуемые параметры в рабочей точке при меньших габаритах и меньшей частоте вращения.
- В прямоугольном канальном вентиляторе IRFD используется электродвигатель с внешним ротором. Отличие от обычного двигателя состоит в том, что статор и ротор меняются местами, и рабочее колесо напрессовывается на ротор. Подобная конструкция обеспечивает воздушное охлаждение электродвигателя.
- Защита электродвигателя вентилятора осуществляется и с помощью встроенных термоконтактов, которые размыкают цепь питания в случае перегрева.
- Регулирование скорости происходит путем изменения напряжения за счет использования трансформатора или тиристора.
- Тиристорные регуляторы скорости отличаются компактностью и малым весом. Регулирование частоты вращения происходит плавно, бесступенчато. Конструктивное исполнение тиристорных регуляторов может быть как для внешней установки, так и для скрытого монтажа.
- Трансформаторные регуляторы имеют 5 ступеней регулирования частоты вращения двигателей. При использовании трансформаторов увеличение шума ни на одной из ступеней не происходит. Имеются как регуляторы в корпусе, полностью готовые к применению, так и бескорпусные. Все трансформаторные регуляторы в корпусе имеют устройства термозащиты электродвигателя вентилятора.
Дополнительно можно приобрести:
- Гибкие вставки FK(r), воздушные клапана DR, фильтр боксы FBR(r), фильтры карман ные (материал) FR(r) (G3), FR(r) (F5), шумоглушители SR(r), SRS(r), водяные нагреватели WHR, электрические нагреватели EHR, пятиступенчатые трансформаторы FSRE, FSRE TP и FSRD TP, однофазные плавные регуляторы MTY, инерционные решетки GOLS (VK/WSK).
- прочный корпус из оцинкованной стали;
- звукотеплоизоляция из 50-мм базальтовой минеральной ваты;
- высокоэффективная крыльчатка с загнутыми вперед лопатками;
- двигатель с внешним ротором IP 54;
- регулирование скорости 0 100% путем изменения напряжения;
- компактные размеры;
- встроенные термоконтакты;
- подшипники и двигатель не требуют специального техобслуживания;
- установка в любом положении;
- Вентилятор IRFD поставляется готовый к подключению.
- Вентилятор может устанавливаться в любом положении, в соответствии с направлением потока воздуха (в соответствии со стрелкой на корпусе вентилятора).
Необходимо предусматривать доступ для обслуживания вентилятора.
! Не допускается:
– монтировать в помещениях, воздух в которых содержит "тяжелую" пыль, муку и т.п.
– монтировать во взрыво пожароопасных помещениях
- Вентилятор IRFD не требует специального технического ухода.
Единственное требование – чистка крыльчатки. Перед очисткой необходимо выполнить следующие действия:
- Убедиться в том, что:
- а) электрический ток отключен,
- б) включатель заблокирован;
- в) двигатель и рабочее колесо полностью остыли.
-
Снять крыльчатку вместе с электродвигателем. Чистить необходимо осторожно, чтобы не нарушить балансировку крыльчатки.
- нельзя применять агрессивные химические вещества или очистители.
- нельзя использовать острые предметы, устройства, работающие под высоким давлением.
- нельзя погружать двигатель в воду или другую жидкость.
Крыльчатку рекомендуется чистить через каждые шесть месяцев.
Документы
Паспорт-irf-vim
8,2 мб
Производитель
|
Shuft |
Габариты (ШхВхГ)
|
1120х740х1055 |
Вес, кг
|
115.0 |
Обороты вентилятора
|
1380 |
Класс защиты, IP
|
54 |
Рабочая точка при максимальном расходе, м³/ч / Па
|
15600 |
Max t перемещ. воздуха, С°
|
40 |
Уровень шума LwAобщ. окр. / вх. / вых., дБ
|
72 / 82 / 94 |
Напряжение, В
|
400 |
Вес в упаковке, кг
|
126.5 |
Давление, Па
|
1020 |
Сила тока, А
|
6.8 |
